Câble Cat6 F/UTP

Présentation du produit
Les câbles écrantés F/UTP de catégorie 6 Excel sont fabriqués et testés conformément aux exigences de la catégorie 6, telles que stipulées dans les normes TIA/EIA 568-B.2-1, EN50173-1 et ISO/IEC 11801. Chaque « moitié » de câble est constituée de 8 conducteurs 23 AWG isolés par une gaine en polyéthylène et identifiables par leur couleur. Ces conducteurs sont torsadés pour former 4 paires de pas variés. Ces paires sont ensuite placées autour d'un rembourrage en polyéthylène central cruciforme qui aide à maintenir et à optimiser les performances du câble. Un ruban transparent Mylar est ensuite enroulé autour de cette unité, puis un écran en ruban métallique est ajouté avec un fil de blindage 24 AWG (0,51 mm de diam.). L'écran métallique assure une protection contre les interférences électromagnétiques (IEM) qui peuvent se produire lors des transferts de données hautes fréquences. Le tout est enfin recouvert d'une gaine extérieure LSOH (faible émission de fumée et zéro halogène).

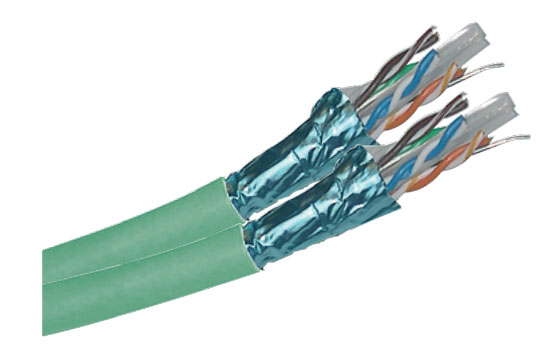

Deux de ces unités de 4 paires sont ensuite rassemblées par extrusion pour former un double-câble fini « en huit ».Une fine bande de composé LSOH relie ensuite les deux unités de 4 paires et offre une méthode simple et rapidepour séparer les câbles en vue de leur raccordement.

Les informations imprimées le long de la gaine extérieure de l'une des moitiés de câble incluent le code du câble, ses spécifications et notre nouveau système de marquage. Au fur et à mesure que le câble est tiré du touret, ce marquage séquentiel descend. Grâce à ce système innovant, qui aide à réduire les gaspillages et à mesurer les câbles installés, inutile de deviner la longueur de câble restante sur les tourets partiellement utilisés.

Caractéristiques

  • Conforme à la catégorie 6
    • TIA-568-C.2-2009
    • EN50173-1
    • ISO/IEC 1180
  • Conforme à la catégorie 6
  • Conducteurs de 0,574 mm de diam. (23 AWG)
  • Gaine extérieure LSOH
  • Écran général en ruban métallique
  • Rembourrage central cruciforme
  • Marquage de 305 à 0 mètre
  • Construction double 2 x 4 paires


Garantie système
Lorsqu'il est installé avec des composants et des câbles Excel de catégorie 6 par un partenaire de câblage agrééExcel, cet article est couvert par une garantie produits et applications complète de 25 ans. Cette garantie assurenon seulement une conformité standard, mais également une rétrocompatibilité avec les câbles et les composantsde catégorie 5 et 5e.

Applications typiques

  • 100 Base-TX
  • Token Ring
  • Gigabit Ethernet 1000 Base-TX
  • Mode de transfert asynchrone 155 Mb/s
  • Vidéo composite
  • Mode de transfert asynchrone 622 Mb/s
Référence
Désignation
100-073/LTGREEN Câble 1x4P Cat6 F/UTP - 500m - Vert
