Panneau de brassage pour Keystone

Présentation du produit


Les panneaux cuivre pour noyaux Excel inclinés prend en charge toute une gamme de jacks blindés et non blindés. Il utilise la gamme innovante de jacks Keystone sans outil inclinés Excel de catégorie 6 et 6Apour permettre diverses options d’installation. Les mêmes jacks inclinés sont montés 12 vers la gauche et 12 vers la droite pour fournir un total de 24 ports sur une unité de panneau de connexion, avec séparation centrale des cordons de raccordement. Les jacks inclinés dirigent les câbles sur le côté, ce qui réduit la nécessité de plier les cordons de raccordement. L’espace requis entre l’avant du panneau de connexion et les portes du coffret / de la baie s'en trouve ainsi réduit. Le nez incliné du jack permet d'obtenir cela tout en conservant le format de panneau plat conventionnel. Le fait de diriger les cordons de raccordement sur le côté permet un rangement direct à l'intérieur du coffret / de la baie ou du cadre. Ceci réduit la nécessité de plier les cordons de raccordement et permet d'exclure les barres de rangement de câbles horizontales, ce qui libère des emplacements de montage utiles dans le coffret / la baie. Le fait de conserver un panneau de connexion plat permet de maintenir l'esthétique de l'ensemble de l'installation en respectant l'aspect des équipements et des panneaux conventionnels.

Avec les jacks Keystone sans outil inclinés, le panneau de connexion maintient l'entrée des câbles perpendiculaire à l'arrière du panneau via le système de rangement de câbles intégré. Ceci permet d'adapter l'organisation des câbles à l'arrière du panneau à différentes configurations d'installation : 24 vers la gauche, 24 vers la droite ou un mélange des deux. Cela facilite également les ajouts sur les panneaux partiellement remplis.

Le panneau de connexion de couleur chrome est accompagné d'un kit de mise à la terre et convient à l'installation de jacks blindés et non blindés. Le panneau de connexion noir convient uniquement à la gamme de jacks non blindée. Les deux panneaux de connexion sont accompagnés de serre-câbles et d'accessoires de fixation en coffret / baie (écrous à cage et vis).


Caractéristiques
  • Disponibles en 5 hauteurs : 22u, 27u, 39u, 42u et 47u
  • Compatibles avec les jacks Excel de cat. 6 et 6A
  • Utilisation de baie / coffret optimisée
  • Rangement arrière des câbles optimisé
  • Équipés partiellement ou entièrement en option
  • Compatibles avec les cat. 6 et Cat 6A
  • Compatibles avec les jacks Keystone sans outil,inclinés Excel
  • Distribution des cordons de raccordement sur deuxrangées de jacks
  • Densité de baie / coffret optimisée - aucun système de rangement des câbles requis
  • Raccordement de câble uniforme - flexibilité d’entrée de câbles accrue
  • Conception modulaire de 24 ports idéale pour les installations standard et préraccordées
  • Couleur au choix : finition noire ou chrome
Référence Désignation
100-025 Panneau de brassage vide - 16 port 1U - Noir
100-026 Panneau de brassage vide - 24 port 1U - Noir
100-027 Panneau de brassage vide - 16 port 1U - Chrome
100-028 Panneau de brassage vide - 24 port 1U - Chrome
100-023 Panneau de brassage vide - 24 port 1U UTP - Angulaire - Chrome
100-024 Panneau de brassage vide - 24 port 1U FTP- Angulaire - Chrome

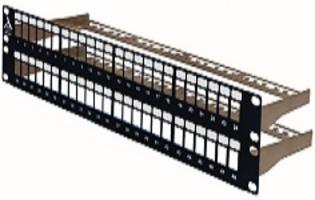

EXC100-024 Panneau de brassage vide - 48 port 2U - Noir
